全球OLED设备制造商领跑新一代显示技术革新

    有机发光二极管（OLED）技术作为继CRT、PDP及LCD之后的新一代平板显示解决方案，凭借其卓越性能和多样化应用，持续引领电子产业变革。OLED利用有机半导体材料在电场作用下发光的特性，实现了纯固态设计——既融合了CRT的高对比度与LCD的超薄优势，又摒弃了传统技术中真空组件（CRT/PDP）或液晶材料（LCD）的局限性。

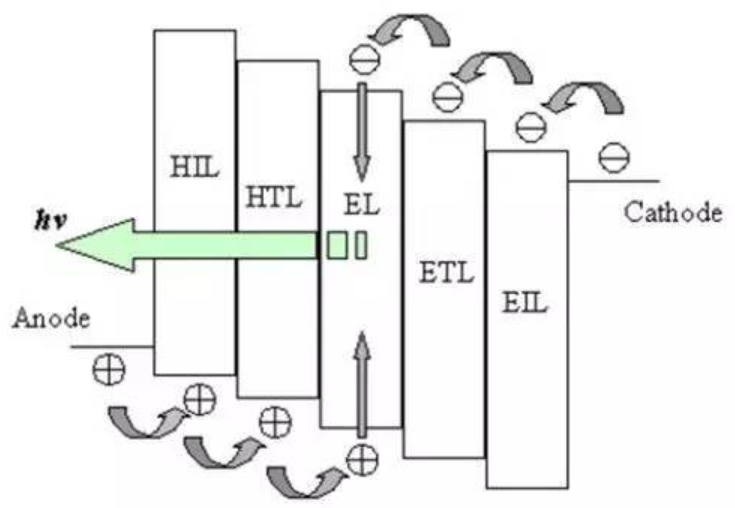

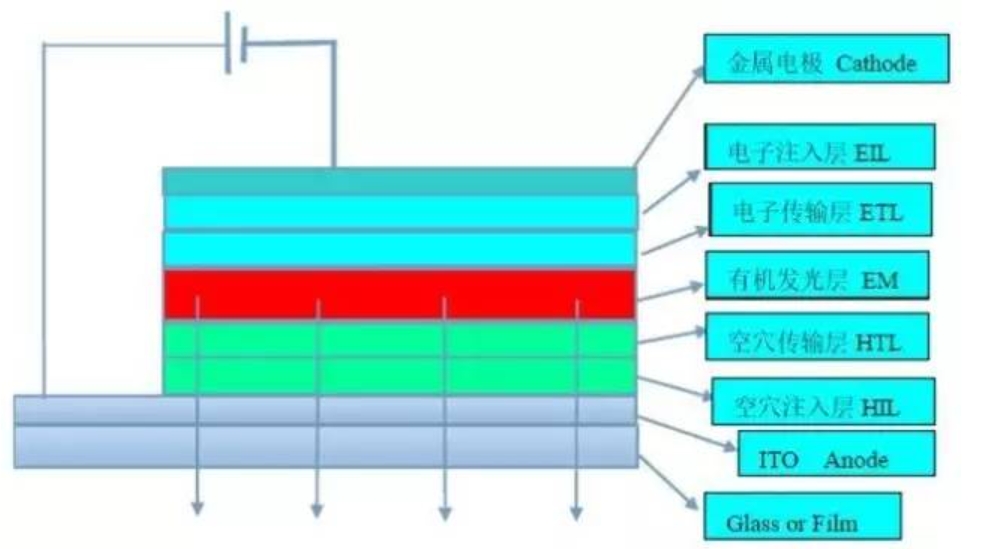

    典型的OLED器件由多层功能结构组成，包括阳极（Anode）、空穴注入层（HIL）、空穴传输层（HTL）、有机发光层（EL）、电子传输层（ETL）、电子注入层（EIL）及阴极（Cathode）。这些层通过设计形成“阶梯式”能级分布（图一），促使来自阳极的空穴与阴极的电子高效传输至发光层结合并释放光子。通过掺杂（Dopant）技术（表一、表二），可精准调控各层材料的能级状态，从而提升器件效率与寿命。

OLED生产依赖高度专业化的设备，覆盖被动矩阵（PM-OLED）和主动矩阵（AM-OLED）两大技术路线：

PM-OLED：核心设备包括有机蒸镀机、封装系统等。

AM-OLED：

薄膜沉积设备：溅镀台、等离子体增强化学气相沉积（PECVD）系统、真空热蒸发（VTE）设备，用于制备薄膜晶体管（TFT）层。

图形化设备：涂胶机、曝光机、干湿法刻蚀机，用于TFT电路微影工艺。

退火设备：退火炉、气体管道及激光退火系统，优化TFT电学性能。

检测与修复：TFT电学测试仪、OLED光学检测设备、激光修补机，保障面板良率。

    目前，OLED核心设备市场由韩国与日本企业主导。行业巨头如LG Display、佳能特机（Canon Tokki及爱发科（ULVAC），凭借高度精沉积、图形化及检测技术的突破，奠定了其在智能手机、电视、柔性穿戴设备等OLED面板量产中的核心地位。随着柔性折叠屏、超高分辨率显示需求的激增，OLED技术有望在全球价值1500亿美元的显示市场中占据主导。行业预测，至2030年，OLED设备年复合增长率（CAGR）将达15%，材料创新与规模化生产技术的进步将成为关键驱动力。未来，材料供应商、设备制造商与面板厂商的深度合作，将成为突破技术瓶颈、加速商业化进程的核心动力。
